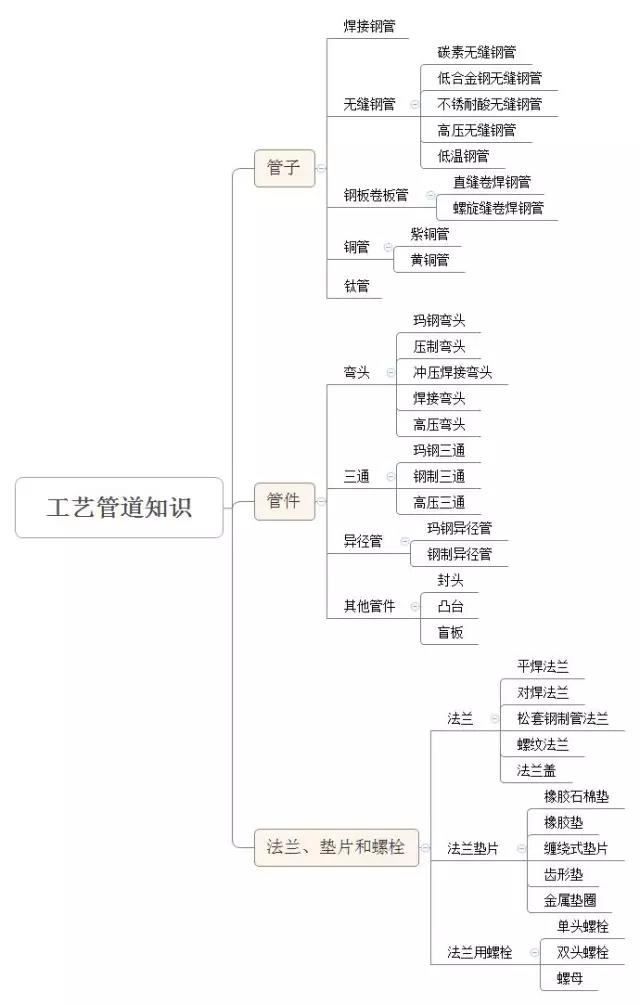

一張圖就能真正明白工藝管道知識！5種管子，4類管件，法蘭、墊片及螺栓，其實，就是這么簡單！隔熱管托
法蘭墊片
泄漏是管法蘭失效的主要形式，它與密封結構型式、被連接件的剛度、密封件的性能、操作和安裝等許多因素有關。
墊片是法蘭連接的主要密封件，因而正確選用墊片也是保證法蘭連接不泄漏的關鍵。
法蘭墊片根據管道所輸送介質的腐蝕性、溫度、壓力及法蘭密封面的形式選用種類很多。管法蘭墊片有非金屬墊片，半金屬墊片和金屬墊片。隔熱管托
?橡膠石棉墊
橡膠石棉墊是法蘭連接用量最多的墊片、能適用于很多介質，如蒸汽、煤氣、空氣、鹽水、酸和堿等。橡膠石棉墊的厚度，各專業還不統一，通常用3mm厚。公稱直徑小于100mm的法蘭，其墊片厚度不超過2.5mm。
墊片的使用壓力：用于光滑密封面法蘭連接時，不超過2.5MPa。
煉油工業常用的橡膠石棉墊有兩種：隔熱管托
一種是耐油橡膠石棉墊，適用于溫度在200℃以下，公稱壓力在2.5MPa以下，輸送一般油品、液化烴、丙烷和丙酮等介質。高溫耐油橡膠石棉墊，使用溫度可達350～380℃。
另一種是中壓橡膠石棉墊，可使用于200℃，PN2.5MPa以下的蒸汽、凝結水、水、空氣等介質。
?橡膠墊
橡膠墊，是用橡膠板制作的墊片，它有一定的耐腐蝕性，常用于溫度在60℃以下，壓力不超過1.0MPa，輸送低壓水，酸和堿等介質的管道法蘭連接。
這種墊片的特點是利用橡膠的彈性，達到較好的密封效果，因此也常用于鑄鐵法蘭閥門的安裝上。
?纏繞式墊片
纏繞式墊片簡稱為纏繞墊，是用金屬鋼帶及非金屬填料帶纏繞而成。
優點：這種墊片具有制造簡單、價格低廉、材料能被充分利用、密封性能較好的優點，在石油化工工藝管道上被廣泛應用。隔熱管托
適用參數：適用的公稱壓力為4.0MPa以下，適用溫度范圍，08號鋼溫度可達450℃，0Cr13鋼帶制成的纏繞墊，使用溫度可達540℃。墊片的厚度一般為4.5mm，直徑大于1000mm時，墊片厚度為6～7mm。定位環的厚度為3mm左右。
這種墊片多數用于光滑面法蘭連接，其密封面不用車水線。有的纏繞墊，還帶有定位環，是為了防止墊片偏離法蘭中心。
金屬鋼帶材質有08號鋼、0Cr13鋼和1Cr18Ni9Ti鋼等；非金屬帶材質有特性石棉、柔性石墨、聚四氟乙烯等。隔熱管托
?齒形墊
齒形墊是用各種金屬制造，材質有普通碳素鋼、低合金鋼和不銹耐酸鋼等，其厚度為3～5mm。
它是利用同心圓的齒形密紋與法蘭密封面相接觸、構成多道密封，因此密封性能較好，常用于凹凸式密封面法蘭的連接。隔熱管托
適用參數：最高公稱壓力可達16.0MPa，適用于工作溫度較高的部位，如0Cr13材質的齒形墊，其適用溫度可達530℃。
?金屬墊圈
金屬墊圈的種類很多，按形狀劃分有金屬平墊圈，截面積為橢圓形、八角形金屬墊圈和透鏡式墊圈。按制造材質分有低碳鋼、不銹耐酸鋼、紫銅、鋁和鉛等。
金屬平墊圈，多用于光滑面平焊法蘭，承受的溫度和壓力較低。
橢圓形及八角形金屬墊圈，多用于梯形槽對焊法蘭，公稱壓力范圍為6.4～22.0MPa。這種墊圈雖然密封性好，但制造復雜，要求精度高。
透鏡墊，因其截面形狀似透鏡而得名，密封性能好、在石油化工生產中，各種高溫高壓管道的法蘭連接，廣泛使用此種墊圈，常用公稱壓力范圍為16.0～32.0MPa。隔熱管托
金屬墊圈的使用有條原則，即墊圈表面的硬度必須低于法蘭密封面的硬度。
墊片的選用應根據管道所輸送介質的溫度、壓力、腐蝕性和連接法蘭的密封形式來確定。專業性較強的墊片，如透鏡墊，適用于高壓法蘭連接。
法蘭用螺栓
用于連接法蘭的螺栓，有單頭螺栓和雙頭螺栓兩種，其螺紋一般都是三角形公制粗螺紋。
?單頭螺栓
單頭螺栓也稱六角頭螺栓。單頭螺栓又分為半精制和精制兩種，在中低壓工藝管道上，使用最多的是半精制單頭螺栓。隔熱管托
制造單頭螺栓常用的材質有Q235A、35號鋼和25Cr2MoVA等。常用于公稱壓力為2.5MPa以下的法蘭連接。
適用溫度根據螺栓材質而定，如35號鋼制造的螺栓適用溫度可達350℃；25Cr2MoVA鋼制造的螺栓、適用溫度可達570℃。
?雙頭螺栓
工藝管道上所用的雙頭螺栓，多數采用等長雙頭精制螺栓。適用于溫度和壓力較高的法蘭連接。隔熱管托
材質有35號鋼，30CrMoA，35CrMoA，25Cr2MoVA，0Cr19Ni9、0Cr15Ni25Ti2MoAlVB和37SiMn2MoVA等，公稱壓力范圍為1.6～32.0MPa，適用溫度可達700℃。
?螺母
螺母，統稱為六角螺母。分半精制和精制兩種。按螺母結構形式還可分為A型和B型兩種。
半精制單頭螺栓多采用A型螺母；精制雙頭螺栓多采用B型螺母。螺母與螺栓要配套使用，但螺母制造材質的硬度不能超過螺栓材質的硬度。隔熱管托
