管件
在管系中改變走向、標高或改變管徑以及由主管上引出支管等均需用管件。由于管系形狀各異、簡繁不等，因此，管件的種類較多。蛭石隔熱管托
常用的管件有彎頭、三通、異徑管、管接頭、管帽等。

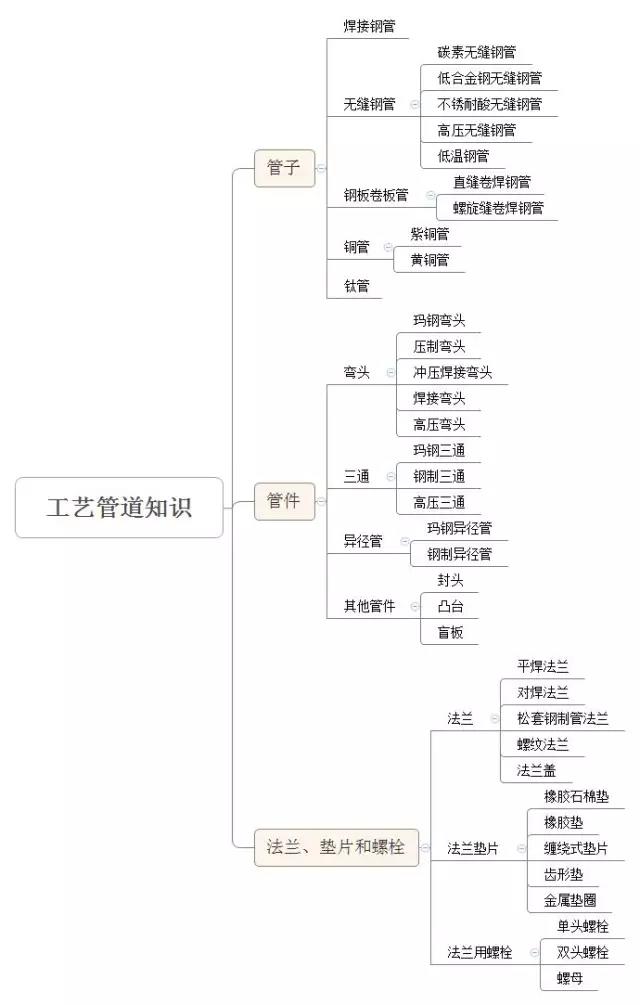

▲ 管件按用途分類
1、彎頭
彎頭是用來改變管道的走向。
常用彎頭的彎曲角度為90°、45°和180°，180°彎頭也稱為U型彎管，也有特殊角度的彎頭，但為數極少。蛭石隔熱管托
?瑪鋼彎頭
瑪鋼彎頭，也稱可鍛鑄鐵彎頭，是最常見的螺紋彎頭。
瑪鋼彎頭的規格比較小，常用的規格范圍為1/2～4英寸，按其不同的表面處理分鍍鋅和不鍍鋅兩種。
這種瑪鋼管件，主要用于采暖，上下水管道和煤氣管道上。在工藝過程中，除需要經常拆卸的低壓管道外，其他物料管道上很少使用。
?壓制彎頭
壓制彎頭，也稱沖壓彎頭或無縫彎頭，是用優質碳素鋼、不銹耐酸鋼和低合金鋼無縫管等，在特制的模具內壓制成型的。蛭石隔熱管托
其彎曲半徑為公稱直徑的一倍半（R=1.5DN），在特殊場合下也可采用彎曲半徑等于公稱直徑的彎頭（R=1DN）。
其規格范圍在DN20～600mm以?xún)?nèi)。
其壁厚范圍與無縫鋼管的表號一致。
壓制彎頭一般由專業制造廠或加工廠用標準無縫鋼管沖壓加工而成，出廠時彎頭兩端應加工好坡口。蛭石隔熱管托
?沖壓焊接彎頭
沖壓焊接彎頭，是采用板材經模具沖壓成半塊環形彎頭，然后將兩塊半環彎頭進行組對焊接成型。
其彎曲半徑同無縫管彎頭，規格范圍為公稱直徑200mm以上。
?焊接彎頭
焊接彎頭，也稱蝦米腰或蝦體彎頭。
制作方法有兩種：蛭石隔熱管托
一種是在加工廠用鋼板下料，切割后卷制焊接成型，多數用于鋼板卷管的配套。
另一種是用管材下料，經組對焊接成型，其規格一般在200mm以上。使用溫度不能大于200℃，一般可在施工現場制作。
?高壓彎頭
高壓彎頭，是采用優質碳素鋼或低合金鋼鍛造而成。
根據管道連接形式，彎頭兩端加工成螺紋或坡口，加工的精密度很高，要求管口螺紋與法蘭口螺紋能緊密配套自由擰入并不得松動。蛭石隔熱管托
適用于壓力22.0、32.0MPa的石油化工管道，常用規格范圍為DN6～200mm。
2、三通
三通是主管道與分支管道相連接的管件，根據制造材質和用途的不同，劃分為很多種。
從規格上劃分：蛭石隔熱管托
可分為同徑三通和異徑三通，同徑三通也稱為等徑三通；
同徑三通是指分支接管的管徑與主管的管徑相同
異徑三通是指分支接管的管徑小于主管的管徑，所以也稱為不等徑三通，異徑三通用量要多一些
?瑪鋼三通
瑪鋼三通的制造材質和規格范圍，與瑪鋼彎頭相同，在石油化工工藝管道中用量不多，主要用于室內采暖、上下水和煤氣管道。
?鋼制三通 蛭石隔熱管托
20世紀七十年代以前，我國工業生產技術發展的速度比較緩慢，工藝管道方面的工程技術也比較落后。
在各種中低壓鋼管的設計中，管道需要使用三通管件時，一般都是采用挖眼接管的辦法來解決，即在需要接支管的主管上，按支管的直徑先挖出一個孔，再將支管焊上。這種辦法有很多缺點，焊接質量不易保證，焊接后管道容易變形，主管內容易進入雜質。
七十年代后期，隨著冶金、石油化工等大型現代化生產裝置的引進，促進了工藝管道工程技術的發展，目前，我國已能生產中低壓管道鋼制定型三通，已形成系列產品，無縫三通規格為DN20～600mm，鋼板焊制三通規格為DN150～1500mm。蛭石隔熱管托
定型三通的制作，是以?xún)?yōu)質管材為原料，經過下料、挖眼，加熱后用模具拔制而成，再經機加工，成為定型成品三通。中低壓鋼制成品三通，在現場安裝時都是采用焊接。鋼板卷管所用的三通，有兩種情況，一種是在加工廠用鋼板下料，經過卷制焊接而成；另一種是在安裝現場挖眼接管。蛭石隔熱管托
?高壓三通
高壓三通，常用的有兩種，一種是焊制高壓三通，一種是整體鍛造高壓三通。
焊制高壓三通，選用優質高壓鋼管為材料，制造方法類似挖眼接管，主管上所開的孔，要與相接的支管管徑相一致。焊接質量要求嚴格，通常要求焊前進行預熱，焊后進行熱處理。其規格范圍為DN16～200mm，壓力22MPa、32MPa。蛭石隔熱管托
整體鍛造高壓三通，一般是采用螺紋法蘭連接。其規格范圍為表號SCH160、DN15～600mm，表號外加有“XXS”，其管徑范圍DN15～300mm。
3、異徑管
異徑管的作用是使管道變徑，從流體運動方向來看，多數是由大變小，也有的由小變大，如蒸汽回水管道和下水管道的異徑管就是由小變大。異徑管俗稱大小頭。
?瑪鋼異徑管
瑪鋼異徑管，大體上分兩種，一種是內螺紋異徑管也稱外接頭；另一種是內螺紋和外螺紋結合的管件，稱作補芯，它雖然不叫做異徑管，但起到異徑管的作用。蛭石隔熱管托
?鋼制異徑管
鋼制異徑管，分為無縫和有縫兩種，無縫異徑管用無縫鋼管壓制，有縫異徑管用鋼板下料，經卷制焊接而成，也稱為焊制異徑管。
這兩種異徑管都有同心和偏心兩種規格。偏心異徑管的底部有一個直邊，使用時能使管底成一個水平面，便于停產檢修時排放管中物料。蛭石隔熱管托
無縫異徑管的規格范圍為DN25～600mm，有縫焊接異徑管的規格范圍為DN200～1500mm。
鋼制異徑管，作為管道上的成品管件，是七十年代以后才開始有的，早期工藝管道上的變徑，大部分是在現場制作。管徑變化很大的是在管端抽條焊接，直接加工成異徑管；
管徑變化不大的在管端加熱直接摔制而成。抽條焊接制作異徑管，花費人工多，焊縫多，焊接質量不易保證，目前，焊接質量要求很高的工藝管道已禁止采用此種辦法。蛭石隔熱管托
4、其他管件
?封頭
封頭，是用于管端起封閉作用的堵頭。常用的封頭有橢圓形和平蓋形兩種。
橢圓形封頭也稱為管帽，其規格范圍為DN25～600mm，多用于中低壓管道上。
平蓋封頭，按其安裝位置分為兩種，一種是平蓋封頭略大于管外徑，在管外焊接。
另一種是平蓋封頭略小于管內徑，把封頭板放入管內焊接。常用的規格范圍為DN15～200mm，這種封頭多用于壓力較低的管道上。蛭石隔熱管托
?凸臺
凸臺，也稱管嘴，是自控儀表專業在工藝管道上的一次部件，是由工藝管道專業來安裝，所以把凸臺也列為管件。
工藝管道用的單面管接頭也屬這一種，都是一端焊在主管上，另一端或者是安裝其它部件，或者是另外再接管，其規格范圍為DN15～200mm，高中低壓管道都使用。
? 盲板
盲板，其作用是把管道內介質切斷，根據使用壓力和法蘭密封面的形式分以下幾種：
光滑面盲板，與光滑密封面法蘭配合使用，其適用壓力范圍為1.0～2.5MPa。
凸面盲板，其本身一面帶凸面，另一面帶凹面，與凹凸密封面法蘭配合使用。使用壓力4.0MPa，規格范圍為DN25～400mm。蛭石隔熱管托
梯形槽面盲板，與梯形槽密封面法蘭配合使用，使用壓力范圍為6.4～16.0MPa。規格范圍為DN25～300mm。
“8”字盲板，也分為光滑面，凹凸面和梯形槽面三種，使用壓力與以上三種盲板相同，“8”字盲板所不同的是，它把兩種用途結合在一個部件上，即把盲板和墊圈相連接固定在一起。法蘭內墊入盲板時，外面露出的墊圈作為管道是否切斷的直觀標志。蛭石隔熱管托
“8”字盲板的制造材料有多種，根據輸送的介質溫度和壓力來選擇。一般低壓管道，溫度不超過450℃時，所用的材質有Q235A、20號鋼和25號鋼；溫度在450～550℃時，所用的材料有15CrMo、1Cr5Mo。當壓力在4.0～16.0MPa，溫度大于550℃時，要用不銹鋼。
